Otočná matice s kuličkovým šroubem



Rotační matice kuličkového šroubu jako složená funkční součást důmyslně integruje lineární pohybové charakteristiky kuličkového šroubu s funkcí rotačního pohybu. Jeho hlavní výhody spočívají v tom, že může nejen účinně přenášet axiální zatížení, aby splnil požadavky na přenos energie, ale také umožňuje matici volně se otáčet kolem osy šroubu, čímž vytváří pružnější vztah pohybové vazby v mechanické struktuře. Tato konstrukce překonává omezení, že tradiční kuličkové šrouby mohou dosáhnout pouze jediného lineárního pohybu, a poskytuje inovativní řešení s nosností a volností otáčení pro přesné mechanické převodové systémy, zvláště vhodné pro scénáře automatizovaných zařízení a přesných přístrojů vyžadujících složené řízení pohybu.



Pár matic kuličkového šroubu se skládá ze šroubu, matice, kuličky a vratného vodícího zařízení (zařízení pro vracení patky). Šroub a matice jsou obrobeny se spirálovými drážkami- ve tvaru oblouku, které se hodí k vytvoření spirálové oběžné dráhy, a oběžná dráha je vyplněna kuličkami.



Model	Vnější průměr šroubové tyče	vést	průměr korálku	Vnější průměr matice	Tloušťka příruby
DFU1605-4	16	5	3.175	28	10
DFU2005-3	20	5	3.175	36	10
DFU2005-4	20	5	3.175	36	10
DFU2505-3	25	5	3.175	40	10
DFU2505-4	25	5	3.175	40	10
DFU3205-4	32	5	3.175	50	12
DFU3210-4	32	10	6.35	50	14
DFU4005-4	40	5	3.175	63	14
DFU4010-4	40	10	6.35	63	14
DFU5010-4	50	10	6.35	75	16
DFU8010-4	80	10	6.35	105	20
DFU8020-4	80	20	9.525	125	25





1.Vlastnosti produktu Rotační matice s kuličkovým šroubem



• Přenosová účinnost a optimalizace spotřeby energie

Vysoce{0}}účinný přenosový výkon:Účinnost přenosu dosahuje vynikajícího rozsahu 90 % až 96 %, čímž výrazně předčí tradiční trapézové šrouby. Ztráta třením je pouze 25 % až 33 % ztráty u tradičních šroubů, což výrazně snižuje spotřebu energie a zároveň zvyšuje rychlost odezvy systému.



• Obousměrný přenos a přesnost pohybu

Obousměrný přenos s nulovým{0}}lagem:Využitím mechanismu valivého tření umožňuje obousměrný přenos bez hystereze. Pohyb je plynulý bez plazení, podporuje jemné podávání na mikrometr{1}}pro splnění požadavků na přesné ovládání.

Schopnost polohování na-úrovni nanometrů:Reverzní vůle je eliminována prostřednictvím struktury odstranění předběžného utažení vůlí, čímž se dosahuje přesnosti opakovaného polohování 1 μm nebo rovné 1 μm (standard třídy C5), vhodné pro vysoce přesné scénáře, jako jsou polovodičová zařízení.

Konstrukce konstrukce s vysokou-tuhou:Čtyř{0}}řadé uspořádání oběžné dráhy zvyšuje axiální tuhost, je schopné odolat dynamickému rázovému zatížení většímu nebo rovnému 6910N a prokazuje vynikající anti-deformační výkon.



• Dlouhá životnost a výhody údržby

Zvýšená odolnost proti opotřebení:Režim valivého tření rotační matice s kuličkovým šroubem výrazně snižuje opotřebení s teoretickou životností přesahující 10 000 hodin-více než 10krát delší než u kluzných šroubů.

Konstrukce těsnění a mazání:Vybaveno standardním pryžovým/polyuretanovým těsněním třídy IP54-, které účinně blokuje znečišťující látky. Před-nastavené otvory pro vstřikování oleje jsou kompatibilní s různými mazivy (např. mazivem na bázi lithia), což zajišťuje dlouhé cykly údržby a nízké nároky na čištění.



• Integrované strukturální inovace

Konstrukce integrovaného ložiska:Vnější válec rotační matice s kuličkovým šroubem a speciální ložiska využívají kombinaci kontaktního úhlu 45 stupňů, automaticky kompenzují chyby při montáži a zlepšují kompatibilitu instalace.

Kompaktní instalační řešení:Integrovaná konstrukce otočné matice kuličkového šroubu a nosných ložisek umožňuje přímé zajištění k nosné základně během instalace, šetří místo a zjednodušuje montáž.

Strukturální přizpůsobivost více-scénářů:Podporuje různé struktury cirkulace, včetně vnitřní cirkulace (pro miniaturizaci), vnější cirkulace (prostředí s vysokou-teplotou) a typu koncového-krytu (stav velkého přívodu).



2.Aplikační výzvy a materiálová řešení

• Omezení použití a protiopatření:

Chybí samočinné{0}}uzamykání, což vyžaduje přídavná brzdová zařízení pro vertikální instalace, aby se zabránilo prokluzování nákladu.

Vysoké výrobní náklady díky přesnému zpracování oběžných drah a vysoce{0}}výkonným materiálům (např. slitiny na bázi niklu-, keramické kuličky).



• Pokyny pro výběr materiálu:

Slitina na bázi niklu Inconel-718-pro vysokoteplotní prostředí.

Nerezová ocel 1Cr15Co14Mo5VN pro korozivní scénáře.

Ložisková ocel GCr15 pro těžké-náročné, vysoce{2}}přesné aplikace.



3. Aplikace rotačních matic s kuličkovým šroubem



Průmyslové roboty

• Přesný kloubový pohon

Konstrukce rotace matic, která se používá pro klouby robotů, integruje podpůrná ložiska pro přímý pohon mechanického ramene pro dosažení kompozitního rotačního a lineárního pohybu, čímž se zlepšuje využití prostoru a přesnost dynamické odezvy.

• End Effector Control

Pohání uchopovací mechanismus svařovacích/montážních robotů. Vysoká účinnost přenosu (90%-96%) snižuje zatížení motoru a prodlužuje dobu nepřetržitého provozu.

Polovodičová a přesná výroba

• Přenosový systém plátků

Pohání manipulátory waferů tak, aby dosahovaly krokového polohování na-úrovni nanometrů (přesnost na úrovni C5), čímž se zabrání tomu, aby zpětné lomítko ovlivňovalo přesnost litografie.

• Platforma pro optickou kontrolu

Ovládá více{0}}osé propojení jeviště. Charakteristiky nízkého tření (koeficient tření menší nebo roven 0,003) zajišťují hladké trajektorie skenování bez chvění-.

• Vysokorychlostní-CNC zařízení

ATC Tool Magazine Mechanismus výměny nástrojů
Konstrukce velkého vedení (40-50 mm) umožňuje současné otáčení ramene nástroje a lineární vkládání/vytahování, čímž se zkrátí čas výměny nástroje na 1,5 sekundy.

• Pohon laserové řezací hlavy

Podporuje vysokorychlostní{0}}rotační posuv s hodnotou DN přesahující 150 000. Nárazová-struktura ložiska se přizpůsobí vysokofrekvenčnímu-vibračnímu zatížení.



Kontaktujte nyní





• Certifikace ISO 9001

Výrobní systém DLY získal certifikaci systému managementu jakosti ISO 9001, která pokrývá celý proces od návrhu, výroby až po kontrolu, přísně zajišťuje konzistenci procesu a sledovatelnost pro každou dávku rotačních matic s kuličkovým šroubem.



• Kontrola surovin

Rotační matice kuličkového šroubu jsou vyrobeny z materiálu 20CrMo (tvrdost 60-64 HRC), splňující mezinárodní standardy, které si mohou zachovat vynikající anti-deformační schopnost při vysokých pracovních podmínkách. Všechny suroviny musí před uskladněním projít opětovnou kontrolou chemického složení a mechanických vlastností, aby se zabránilo vstupu nekvalifikovaných materiálů do výrobního procesu u zdroje.



• Systém certifikace kvality

Produkty DLY prošly řadou mezinárodních autoritativních certifikací, jako je certifikace systému managementu kvality ISO 9001, certifikace CE a certifikace RoHS, což plně prokazuje, že produkty splňují mezinárodní obecné normy a požadavky na kvalitu v průmyslu. Autoritativní kvalifikace potvrzují kvalitu produktů a účinně zvyšují důvěru trhu.

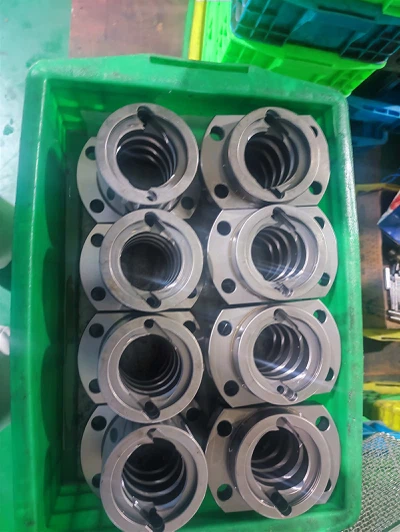

Zásoby a dodávky

Naše továrna udržuje bohaté zásoby tohoto produktu, což zajišťuje vysokou efektivitu dodávek. Cyklus přípravy a balení se obvykle pohybuje od 3 do 15 dnů. Pro velké zásilky běžně používáme dřevěné bedny, abychom zaručili bezpečnost produktu během přepravy.



Zásady a podmínky zajištění kvality

• Standardní záruční doba:Poskytuje 12měsíční záruku na vady materiálu a problémy s výrobním procesem.
• Rozsah záruky:Zahrnuje poškození, která nejsou způsobena-lidskou činností-, jako je zlomenina šroubu, zaseknutí matice a oddělení koule, které vyžaduje předložení nákupních certifikátů a zpráv o kontrole.
• Výjimky:Na škody způsobené přetížením, nedostatečným mazáním nebo nesprávnou instalací se záruka nevztahuje.



Technická podpora a reakce na poruchy

• Návod k instalaci

Nabízí bezplatné instalační pokyny (v papírových dokumentech nebo ve formátu videa), se zaměřením na úpravu předpětí, instalaci koncové podpěry (sedadlo BK/BF) a klíčové body proti-rušení. K dispozici je videonavádění na dálku a řešení pro přednačtení P2/P4 lze přizpůsobit scénářům vysokorychlostních aplikací.



Diagnostika závad

• Časté odpovědi na problémy:

Abnormální hluk: Většinou v důsledku opotřebení obraceče nebo nedostatečného mazání; doporučuje se výměna obraceče.



• Degradace přesnosti:Vyžaduje detekci axiální vůle (standard třídy C7 menší nebo rovný 52 μm/300 mm). Pokud je mimo toleranci, požádejte o vrácení továrny k opravě broušení.

Podpora detekce: Poskytuje služby porovnávání zpráv o přesné kontrole, které pomáhají při odstraňování problémů.



Hodnotné{0}}služby a přizpůsobená podpora



Přizpůsobený poprodejní-servis



• Přizpůsobení délky:Podporuje přizpůsobení délky šroubu (100-6000 mm). Na nestandardní díly se vztahuje stejná záruka během záruční doby, která vyžaduje předložení konstrukčních výkresů.
• Řešení mazání:Pro scénáře s vysokou-teplotou a vysokou-rychlostí jsou k dispozici přizpůsobené služby tuhého mazacího filmu, které snižují procházení a optimalizují provozní stabilitu.

Prodloužená záruka a dlouhodobá-spolupráce

Podporuje prodloužení záruky s přiměřenými poplatky. Těšíme se na navázání dlouhodobé-a stabilní spolupráce, abychom dosáhli vzájemného prospěchu.

Kontaktujte nyní



Údržba

• Anti{0}}ošetření a mazání:

Rotační matice s kuličkovým šroubem naší společnosti jsou před dodáním před-opraveny antikorozním-nátěrem. Před použitím prosím důkladně očistěte antikorozní-olej a ihned naneste mazací olej. Dojde-li ke korozi z důvodu nenanesení maziva, neposkytujeme bezplatné záruční služby.



Dlouhodobé-úložiště:

Pokud produkt nepoužijete do jednoho měsíce od zakoupení, je vyžadováno pravidelné ošetření proti korozi-. Četnost antikorozního ošetření by měla být upravena podle teplotních rozdílů v různých oblastech.

• Pravidelná kontrola a čištění:

Měsíčně kontrolujte stav matic.

V případě znečištění prachem nebo kovovými částicemi nejprve očistěte petrolejem a poté aplikujte lubrikant.

• Údržba maziva:

Otočná matice kuličkového šroubu musí být neustále mazána. Bezplatná záruka nebude poskytnuta na rez nebo poškození způsobené nedostatečným mazáním.



Použití

• Zákaz neoprávněné demontáže:

Vzhledem k přísným technickým požadavkům na montáž otočné matice kuličkového šroubu nerozebírejte matice bez oprávnění, aby nedošlo k poškození celé sady kuličkových šroubů a k poruše zařízení.

• Opatření pro vertikální instalaci:

Při vertikální instalaci kuličkového šroubu věnujte zvláštní pozornost tomu, aby matice nesklouzla. V případě náhodného uklouznutí okamžitě kontaktujte naši autorizovanou společnost pro pomoc.

• Požadavky a ochrana životního prostředí:

Používejte produkt v čistém prostředí a nainstalujte ochranný kryt ven, aby se zabránilo vnikání prachu a kovových částic, které mohou ovlivnit přesnost produktu a životnost.

• Omezení teploty:

Výrobek nepoužívejte v prostředí přesahujícím 80 stupňů (s výjimkou specifikací odolných vůči teplu{1}}), protože by mohlo dojít k poškození těsnění a zkrácení životnosti.
