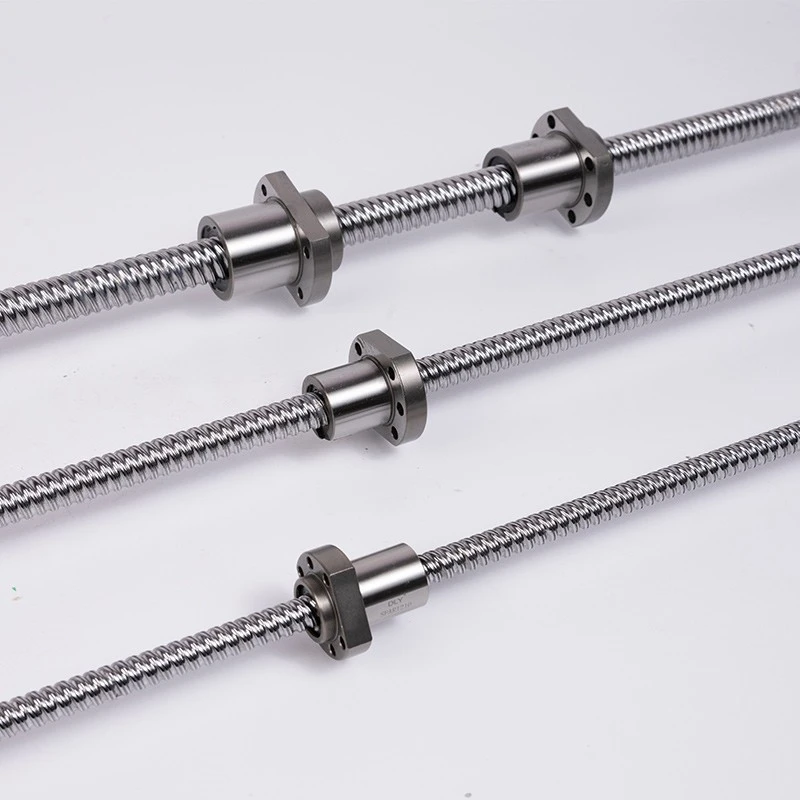

Matice s kulovým šroubem

Matice s kulovým šroubemje přesná převodová součást, která integruje lineární pohyb kuličkového šroubu s rotačním pohybem matice. Je navržen tak, aby přenášel axiální zatížení a zároveň umožňoval matici volně se otáčet kolem hřídele šroubu.

Pár matic kuličkového šroubu se skládá ze šroubu, matice, kuličky a vratného vodícího zařízení (zařízení pro vracení patky). Šroub a matice jsou obrobeny se spirálovými drážkami- ve tvaru oblouku, které se hodí k vytvoření spirálové oběžné dráhy, a oběžná dráha je vyplněna kuličkami.

• Přenosová účinnost

Core Indicator: Účinnost přenosu dosahuje 90%-96%, což je přibližně o 30%-50% vyšší než u tradičních posuvných vodicích šroubů.
Technické výhody: Ztráta třením je pouze 1/4-1/10 ztráty tradičních vodicích šroubů. Nahrazením kluzného tření třením při odvalování kuliček se výrazně sníží energetické ztráty a nárůst teploty, takže je vhodný pro vysokorychlostní a dlouhodobé provozní scénáře (jako jsou servosystémy v automatizovaných výrobních linkách).

• Přesný stupeň

Přesnost polohování: Může dosáhnout úrovně normy ISO C7 (odpovídající stupni 7 v GB/T 17587.3-1998) a přesnost opakovaného polohování je menší nebo rovna 1 μm.
Aplikační scénáře: Splňuje požadavky na polohování na úrovni nanometrů-stupňů obrobků v polovodičových litografických strojích a také na úroveň ±0,001 mm-řízení trajektorie přesných kloubů robotů, jako je například pohonná jednotka ručních ramen robotů Tesla Optimus.

• Vedoucí design

Charakteristiky vysokého předstihu: Typické modely, jako je RFBY04040-1,8 (vývod 40 mm), využívají design s velkým stoupáním. Při spojení s vysokorychlostními motory může lineární rychlost dosáhnout více než 2 m/s.
Dynamický výkon: Hodnota DN (průměr × rychlost otáčení) přesahuje 150 000, vhodné pro letecké servo mechanismy (jako jsou kormidla raket) a vysokorychlostní obráběcí centra CNC- (rychlost vřetena nad 12 000 ot./min).

• Jmenovité zatížení

Dynamická nosnost: Vezmeme-li příklad NSK PSS2550N1D1029, jmenovité dynamické zatížení je větší nebo rovno 6910N (hodnota C0), které odolá axiálnímu střídavému zatížení; statická únosnost je 2-3násobek dynamické hodnoty (cca 13820N-20730N).
Přizpůsobení pracovním podmínkám: Je vhodný pro scénáře s velkým{0}}zátěžem, jako jsou upínací mechanismy vstřikovacích strojů a otočné podpěry věže větrných turbín. S dvojitou -utahovací strukturou matice- lze eliminovat axiální vůli a zlepšit tuhost.

• Údržba a životnost

Systém mazání:Před{0}}nastavené otvory pro vstřikování oleje/mazací hlavice jsou kompatibilní s mazivy, jako je lithiové mazivo-, což umožňuje dlouhé cykly údržby.

Životnostní výkon:Teoretická životnost přesahuje 10 000 hodin (3-5krát delší než u tradičních vodicích šroubů).

Efektivní přenos

Kontakt s valivými kuličkami výrazně snižuje tření a energetické ztráty (1/4–1/10 tradičních šroubů), čímž je dosaženo hladkého pohybu, nízkého vývinu tepla a vysoké účinnosti přenosu (90 %–96 %).

Přesné polohování

Předem nabitá struktura účinně eliminuje vůli a dosahuje přesnosti opakovaného polohování 1 μm nebo menší pro vysoce přesné-ovládání pohybu.

Vysoká tuhost

Konstrukce se čtyřmi{0}}oběžnými drážkami a dvojitou{1}}maticí poskytuje vynikající axiální tuhost, podporuje dynamické zatížení 6910 N nebo větší, se statickou kapacitou až 20 730 N a udržuje strukturální stabilitu při střídavých axiálních zatíženích.

Integrovaný design

Vestavěné-kontaktní-úhlové ložisko s úhlem 45 stupňů se integruje s otočnou maticí a umožňuje přímou montáž, samo-vyrovnání a montáž šetřící místo- pro zjednodušenou instalaci.

Kontaktujte nyní

Aplikační scénářematice rotačního kuličkového šroubus

Průmyslové roboty

• Společný přenos

Klouby robotů SCARA využívají maticový-otočný design, integrují kuličkové šrouby a nosná ložiska, aby bylo dosaženo vysoce přesného rotačního a lineárního složeného pohybu, který splňuje požadavky na rychlé polohování v kompaktních prostorech.

• Koncové efektory

rotační kuličkové šroubové matice, kombinované s lineárními moduly, kompletní operace, jako je uchopení a montáž, s opakovanou přesností polohování menší nebo rovnou 1μm pro zajištění stability automatizovaných výrobních linek.

Polovodičová a přesná výroba

• Litografie a balicí zařízení

matice s rotujícími kuličkovými šrouby se používají v přenosových a polohovacích platformách destiček s přesností na úrovni C5{1}} zajišťující přesnost zpracování na úrovni nanometrů.

• Přesné zkušební přístroje

V optických testovacích zařízeních pohánějí rotační matice kuličkových šroubů stolek, aby se eliminoval vliv vůle na výsledky měření.

Letecké vybavení

• Systémy kontroly postoje

Používají se v ovladačích satelitní antény a mechanismech seřizování ventilů kosmických lodí, odolávají extrémním prostředím a udržují spolehlivý přenos.

• Letecké obrábění součástí

Vysoce{0}}pevná opěrná ložiska nesou řezné zatížení a používají se pro rotující podávací hřídele pěti{1}}osých obráběcích strojů.

Vysokorychlostní{0}}CNC zařízení

• ATC Tool Magazine

Vysokorychlostní{0}}maticové-rotační šrouby se stoupáním 40-50 mm umožňují subsekundovou odezvu mechanismu výměny nástroje v obráběcích centrech.

• Laserové řezací stroje

Podporujte vysokorychlostní{0}}pohyb s hodnotou DN přesahující 150 000 a současně dokončete rotaci a posuv řezací hlavy.

Speciální stroje

• Lékařské vybavení

Mechanismus navádění punkční jehly lékařských robotů využívá charakteristiky nízkého tření, aby bylo dosaženo přesné kontroly minimálně invazivní chirurgie.

• Logistické třídicí systémy

Lineární moduly pohánějí třídicí ramena a režim složeného pohybu zlepšuje efektivitu zpracování balíků.

Kontaktujte nyní

Koeficient tření
Klíčový indikátor: Naměřený koeficient tření je 0,005, což je výrazně nižší než průmyslový standard (menší nebo roven 0,01), což prokazuje vynikající výkon při nízkém- tření, který snižuje odpor pohybu a energetické ztráty.

Životní spolehlivost
Testováno za 1 000 hodin nepřetržitého-provozu při plném zatížení pro simulaci extrémních podmínek.
Výsledky: Žádné viditelné opotřebení na kontaktních plochách klíčů; strukturální integrita je plně zachována a splňuje požadavky na průmyslové scénáře s vysokou-trvanlivostí a nepřetržitým{1}}provozem.

Přesné ovládání
Házivost matice je menší nebo rovna 0,05 mm, což překračuje požadavek menší nebo rovné 0,1 mm podle GB/T 3098.1-2010, což zajišťuje stabilní provoz převodového systému po montáži. Ideální pro aplikace s přesným polohováním strojů.

Kontaktujte nyní

Pokročilá výrobní schopnost

Společnost DLY, vybavená výrobním závodem o rozloze 30,{1}} m² a moderním strojním zařízením, jako jsou CNC brusky, zařízení pro válcování za studena a přesné měřicí systémy, zajišťuje efektivní a přesnou výrobu.

Silná odbornost v oblasti výzkumu a vývoje

S více než 20 lety zkušeností v oboru a specializovaným inženýrským týmem je DLY držitelem 60+ patentů, které umožňují optimalizovaný design produktů a spolehlivá technická řešení pro různé průmyslové aplikace.

Flexibilní přizpůsobení OEM / ODM

DLY nabízí komplexní služby OEM a ODM, které zahrnují:

• Návrh a vývoj produktu
• Vlastní specifikace a konfigurace
• Prototypování a hromadná výroba

Řešení jsou přizpůsobena tak, aby splňovala specifické požadavky aplikací v oblasti automatizace, robotiky a obráběcích strojů.

Přísná kontrola kvality a certifikace

Kvalita je zajištěna prostřednictvím mezinárodně uznávaných systémů řízení:

• ISO 9001
• ISO 14001
• ISO 45001

Každý produkt prochází před dodáním přísnou kontrolou pomocí pokročilého testovacího zařízení, které zajišťuje přesnost, odolnost a stabilní výkon.

Komplexní servis a podpora

Díky zkušenostem s globálními projekty napříč průmyslovými odvětvími, jako jsou obráběcí stroje, robotika a automatizace, DLY zajišťuje spolehlivou podporu pro každého zákazníka, včetně:

• Před-technické konzultace a návrh řešení
• Návod k instalaci a ladění
• Responzivní poprodejní{0}}servis a údržba

Kontaktujte nyní
