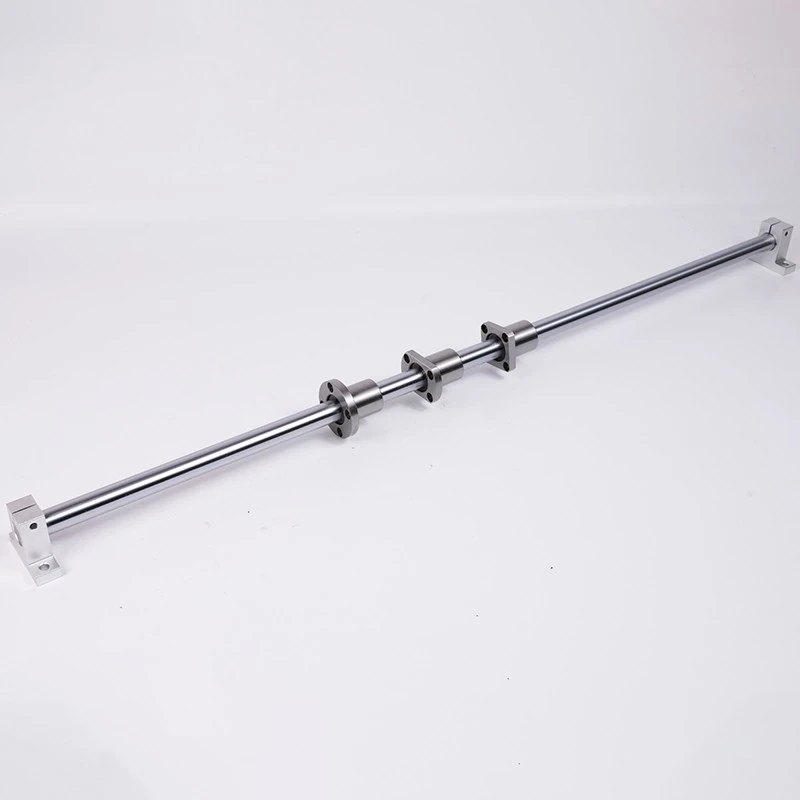

Hliníková vedení řady lineárních ložisek DLY jsou hřídelové-komponenty lineárního pohybu používané u kruhových lineárních hřídelí. Série zahrnuje uzavřené, otevřené, nastavitelné a přírubové-možnosti lineárních ložisek, které jsou vhodné pro různé instalační struktury a požadavky na údržbu.
S běžnými velikostmi hřídele od 6 mm do 60 mm jsou tyto hliníkové kluzné a lineární ložiskové jednotky široce používány v automatizačních zařízeních, balicích strojích, tiskařských strojích, lehkých{2}}lineárních modulech, polohovacích přípravcích a obecných průmyslových pohybových sestavách.
Představení produktu
Hliníkové kluzné lišty řady lineárních ložisek se používají k vytvoření jednoduchých, hladkých a cenově{0}}efektivních systémů lineárního pohybu na kulatých hřídelích. Ložisková nebo posuvná jednotka se pohybuje podél válcového hřídele prostřednictvím valivého kontaktu, což pomáhá snižovat tření ve srovnání s kluznými konstrukcemi.
Tato stránka pokrývá řadu{0}}možností řízených posuvů, nikoli jeden model. V závislosti na uspořádání stroje může systém používat standardní uzavřená lineární ložiska, otevřená lineární ložiska, typy s nastavitelnou vůlí, přírubová- ložiska nebo hliníkové kluzné jednotky s integrovanými ložiskovými pouzdry.
Hlavní typy produktů v této sérii

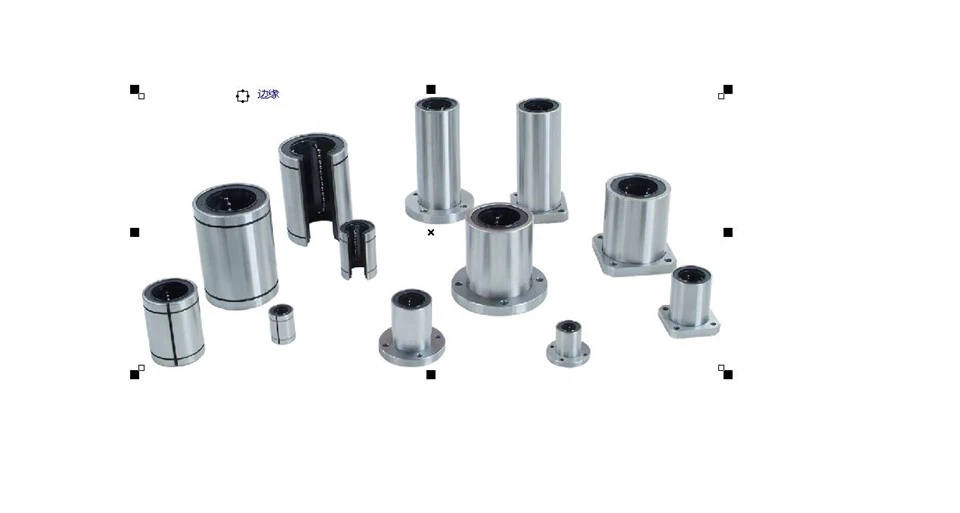

Podle způsobu podepření hřídele, směru montáže a dostupného instalačního prostoru se vybírají různé typy kluzných vedení lineárních ložisek. Uzavřená ložiska jsou vhodná pro koncové-nesené hřídele, zatímco otevřená ložiska se používají s nesenými hřídeli, když podpěra kolejnice prochází pod hřídelí.
| Typ | Struktura | Vhodná podpěra hřídele | Typické použití |
|---|---|---|---|
| Uzavřený typ LM / LME | Kulaté lineární ložisko s uzavřeným vnějším pouzdrem. | Kulatý hřídel s podporou koncovky-. | Obecný lehký-posuvný pohyb, přípravky a malé automatizační osy. |
| Otevřený typ LM...OP / LME...OP | Otevřené ložiskové těleso s podélným otvorem. | Podepřený kruhový hřídel nebo kolejnice hřídele. | Systémy s delším zdvihem, kde je třeba snížit průhyb hřídele. |
| LM...AJ / LME...AJ nastavitelný typ | Ložisko s drážkou pro nastavení vůle. | Kulatý hřídel s nastavitelným požadavkem. | Aplikace vyžadující kompenzaci vůle při montáži. |
| Přírubové lineární ložisko | Lineární ložisko s kruhovým, čtvercovým nebo jiným přírubovým způsobem montáže. | Kulatý hřídel nebo podepřený hřídel podle konstrukce. | Přímá montáž na desky stroje, vozíky nebo konzoly. |
| Hliníková posuvná jednotka | Hliníkové pouzdro se zabudovaným-lineárním ložiskem. | Systémy s kulatou hřídelí vyžadující integrovaný namontovaný blok. | Kompaktní hřídelové-řízené moduly, lehké dopravníky a polohovací konstrukce. |
Specifikace produktu
| Název produktu | Hliníková vedení řady lineárních ložisek |
| Řada hlavních ložisek | LM, LME, LM...C, LME...C, LM...AJ, LME...AJ, LM...OP, LME...OP |
| Shodný průměr hřídele | Běžné velikosti od 6 mm do 60 mm, s dalšími možnostmi modelu podle specifikace |
| Typ hřídele | Pochromovaná-lineární hřídel, hřídel z nerezové oceli, dutá hřídel nebo sestava podepřené hřídele |
| Ložisko Valivý prvek | Ocelové kuličky uvnitř lineární struktury oběhu ložiska |
| Možnosti pouzdra / posuvníku | Hliníkové kluzné pouzdro, přírubové pouzdro, otevřené pouzdro nebo přizpůsobená sestava kluzného hřídele podle aplikace |
| Typické aplikace | Automatizační zařízení, balicí stroje, tiskařské stroje, přípravky, lehké{0}}moduly a obecné průmyslové pohybové systémy |
Jak funguje vedení lineárního ložiska
V lineárním ložiskovém kluzném systému působí hřídel jako vodicí plocha a ložisková jednotka se pohybuje podél hřídele. Ocelové kuličky uvnitř ložiska se odvalují mezi hřídelí a oběžnou dráhou ložiska, snižují tření a umožňují hladký přímý pohyb saní.
Vzhledem k tomu, že plocha valivého kontaktu je malá, je tento typ skluzavky vhodný pro lehké a středně{0}}zatížené pohybové systémy. Pro aplikace s vysokým momentovým zatížením, velkou řeznou silou nebo vysokou{2}}tuhou obráběcích strojů je třeba místo toho zkontrolovat profilová lineární vedení.
Reference modelu a rozměrů
Model by měl být vybrán podle průměru hřídele, typu ložiska, konstrukce uložení a požadované nosnosti. Následující specifikace a tabulky rozměrů řady LM pomáhají potvrdit označení ložisek, velikost hřídele, obvod kuličky, tolerance a základní rozměry.
Uzavřený typ, otevřený typ a nastavitelný typ
Správná konstrukce ložiska závisí na tom, jak je hřídel podepřena. Výběr nesprávné konstrukce může způsobit překážky při instalaci nebo nedostatečnou podporu hřídele, zejména u systémů s dlouhým-zdvihem.
| Typ ložiska | Hlavní rys | Kdy použít | Poznámka k výběru |
|---|---|---|---|
| Uzavřený typ | Plně válcový vnější rukáv. | Kratší zdvih, hřídel s podporou konce{0}} a jednoduchý posuvný pohyb. | Nevhodné, když nosná kolejnice hřídele prochází polohou ložiska. |
| Otevřený typ | Otvor podél těla ložiska. | Podepřené kolejnice hřídele a systémy s delším zdvihem. | Před montáží zkontrolujte směr otevírání a vůli nosné lišty. |
| Nastavitelný typ | Konstrukce štěrbiny pro přizpůsobení. | Sestavy vyžadující ladění vůle. | Nastavení by mělo být mírné, aby se zabránilo nadměrnému tření. |
| Typ příruby | Přírubová montážní konstrukce integrovaná s ložiskem. | Přímá montáž na desky, konzoly nebo vozíky. | Před výměnou ověřte tvar příruby a vzor otvorů pro šrouby. |
Klíčové vlastnosti produktu
Jednoduchý pohyb hřídele-
Lineární ložiskové šoupátko pracuje přímo s kulatým hřídelem, díky čemuž je konstrukce snadno pochopitelná, instalovatelná a udržovatelná. Je to praktická volba pro zařízení, která nevyžadují tuhost profilových lineárních vedení.
Více montážních forem
Uzavřené, otevřené, nastavitelné a přírubové-konstrukce mohou splňovat různé instalační potřeby. To umožňuje konstruktérům vybrat si formu ložiska podle způsobu podepření hřídele a dostupného montážního prostoru.
Kompatibilní se standardními lineárními hřídeli
Řada je určena pro kruhové lineární hřídele v běžných metrických velikostech. Pro nejlepší výkon by tvrdost povrchu hřídele, přímost, tolerance průměru a povrchová úprava měly odpovídat požadavkům na ložiska.
Snadná výměna a údržba
Standardní kódy modelů usnadňují výměnu, když je znám průměr hřídele a konstrukce ložiska. U opotřebovaných systémů je třeba zkontrolovat ložisko i povrch hřídele, protože poškozený hřídel může zkrátit životnost nového ložiska.
Jak vybrat správné vedení lineárního ložiska
Výběr modelu by měl začít průměrem hřídele, ale stejně důležitý je způsob podepření hřídele. Dlouhý nepodporovaný hřídel se může při zatížení ohnout, takže otevřené ložiskové jednotky s podepřenými hřídeli jsou často preferovány pro delší zdvihy nebo podmínky vyššího zatížení.
| Výběrová položka | Co potvrdit | Proč na tom záleží |
|---|---|---|
| Průměr hřídele | 6 mm, 8 mm, 10 mm, 12 mm, 16 mm, 20 mm, 25 mm, 30 mm a další standardní velikosti | Vrtání ložiska musí odpovídat velikosti hřídele. |
| Nosná konstrukce | Uzavřený, otevřený, nastavitelný nebo přírubový typ | Konstrukce musí odpovídat podpěře hřídele a způsobu montáže. |
| Způsob podepření hřídele | Koncový-podepřený hřídel nebo nosná kolejnice hřídele | Delší zdvihy a vyšší zatížení mohou vyžadovat podporu hřídele, aby se snížil průhyb. |
| Montážní prostor | Šířka pouzdra, průměr příruby, poloha otvoru pro šroub a délka saní | Zabraňuje interferenci s deskami, držáky a okolními součástmi. |
| Pracovní prostředí | Prach, vlhkost, přístup k mazání a provozní frekvence | Pomáhá rozhodnout, zda je potřeba těsnění, nerezový materiál nebo pravidelné mazání. |
Lineární vedení s lineárním ložiskem nebo profilové lineární vedení?
Lineární ložisková vedení a profilové lineární vedení nejsou stejný produkt. Lineární ložisková vedení jsou jednodušší a ekonomičtější pro pohyb vedený hřídelí-, zatímco profilová vedení se obvykle volí, když stroj vyžaduje vyšší tuhost, vyšší momentovou kapacitu a kompaktnější podporu zatížení.
| Porovnávací položka | Lineární ložiskové šoupátko | Profil lineární vedení |
|---|---|---|
| Vodící plocha | Kulatý hřídel. | Profilová lišta s blokem. |
| Struktura | Jednoduchý systém ložisek a hřídelí. | Vyšší{0}}tuhost systému kolejnic a vozíků. |
| Nejlepší pro | Lehký a střední-pohyb, příslušenství a jednoduchá automatizace. | CNC stroje, vysoce{0}}tuhé osy a kompaktní nosné-systémy. |
| Zaměření designu | Průměr hřídele, rozpětí podpěry a typ ložiska. | Velikost kolejnice, předpětí, stupeň přesnosti a množství bloku. |
Aplikace
Hliníkové pojezdy řady lineárních ložisek jsou vhodné pro zařízení, kde pohybový systém vyžaduje hladké posouvání, jednoduchou instalaci a snadnou výměnu. Jsou široce používány v lehkých-a středně těžkých-strukturách s vedením hřídelí-.
FAQ
Otázka: Co je hliníkový posuvník řady lineárních ložisek?
Odpověď: Jedná se o hřídel-řízený lineární pohyb, který se pohybuje po kruhovém lineárním hřídeli. V závislosti na struktuře instalace může používat standardní lineární ložisko, přírubové ložisko nebo hliníkové saně skříně.
Otázka: Jak si mohu vybrat mezi uzavřenými a otevřenými lineárními ložisky?
Odpověď: Uzavřená ložiska se používají s kulatými hřídeli{0}}podepřenými na konci. Otevřená ložiska se používají u podepřených hřídelí, kde nosná kolejnice hřídele prochází pod ložiskem.
Otázka: Může DLY dodat odpovídající hřídele a podpěry?
A: Ano. DLY může dodat lineární ložiska, hliníkové kluzné jednotky, chromované-hřídele, podepřené hřídele, podpěry hřídele a související komponenty lineárního pohybu podle požadované sestavy.
Otázka: Je tento produkt vhodný pro těžké strojní{0}}nástroje?
Odpověď: Lineární ložisková vedení jsou vhodnější pro lehký a středně těžký pohyb vedený hřídelem-zatíženým{1}}. Pro velké zatížení, vysokou tuhost nebo velké momentové zatížení jsou obvykle lepší volbou profilové lineární vedení.
Otázka: Jaké informace jsou potřebné pro cenovou nabídku?
Odpověď: Uveďte prosím model ložiska nebo saní, průměr hřídele, typ konstrukce, množství, použití a zda jsou potřebné odpovídající hřídele nebo podpěry hřídele. Fotografie nebo kresby jsou užitečné pro náhradní projekty.
Kontaktujte DLY pro hliníková vedení řady Linear Bearing
Zašlete požadovaný model, průměr hřídele, typ ložiska, množství a použití. DLY vám může pomoci potvrdit vhodné lineární ložiskové saně a odpovídající součásti hřídele pro váš pohybový systém.
