DLYBlok lineárního ložiska SBR-UUje otevřený-typ hliníkových lineárních ložiskových bloků určený pro systémy kruhových kolejnic s podporou SBR. Běží společně s lineárními kolejnicemi s podporou SBR a běžně se používá pro CNC routery, dřevoobráběcí stroje, automatizační skluzavky, 3D tiskárny, lehké-pohybové platformy a náhradní kolejnicové systémy.
Blok SBR-UU používá hliníkové pouzdro s otevřeným-lineárním ložiskem LM uvnitř. TheUU dvojité-utěsněné provedenípomáhá snižovat vnikání prachu během provozu, zatímco otevřená spodní konstrukce umožňuje klouzání bloku po podepřených kulatých kolejnicích. Společnost DLY může dodat bloky SBR-UU samostatně nebo poskytnout odpovídající sady lišt SBR-a{3}}bloků pro snížení nesouladu modelů během instalace.
Hlavní rozsah dodávky:
SBR10UU, SBR12UU, SBR13UU, SBR16UU, SBR20UU, SBR25UU, SBR30UU, SBR35UU, SBR40UU, SBR50UU standardní bloky, SBR-prodloužené bloky LUU, exportované kolejnice SBR-, přizpůsobené bloky SBRU, přizpůsobené balení SBRU.
Hliníkové lineární ložiskové bloky SBR-UU a SBR{1}}LUU pro podporované kruhové kolejnicové systémy.

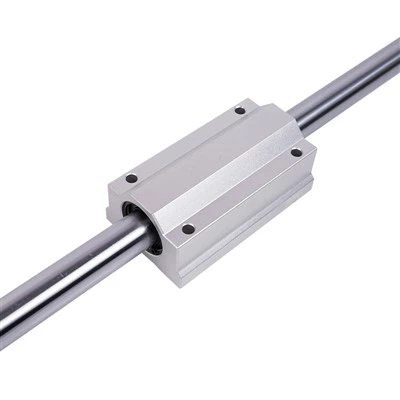

Standardní blok ložiska SBR-UU s hliníkovým pouzdrem, otevřeným dnem a dvojitým-utěsněným lineárním ložiskem.
Posuvný blok SBR-UU pro výměnu lineární kolejnice s podporou SBR a novou sestavu stroje.
Specifikace bloku lineárních ložisek SBR-UU
| Název produktu | Blok lineárního ložiska SBR-UU / Blok ložiska SBR UU / Blok lineárního ložiska SBR |
| Shodná kolejnice | Kruhová lineární kolejnice s podporou SBR |
| Typ struktury | Otevřený-typ lineárního ložiskového bloku |
| Typ ložiska | LM otevřené-lineární ložisko uvnitř hliníkového pouzdra |
| Typ těsnění | UU dvojité těsnění |
| Materiál bydlení | Pouzdro z hliníkové slitiny |
| Standardní modely | SBR10UU, SBR12UU, SBR13UU, SBR16UU, SBR20UU, SBR25UU, SBR30UU, SBR35UU, SBR40UU, SBR50UU |
| Rozšířené modely | SBR16LUU, SBR20LUU, SBR25LUU, SBR30LUU, SBR40LUU |
| Způsob dodávky | Pouze blok, odpovídající kolejnice SBR-a-blok, sestava vlastní délky kolejnice |
| Typické aplikace | CNC routery, dřevoobráběcí stroje, 3D tiskárny, automatizační sklíčka, balicí stroje, výměna údržby, lineární pohybové platformy |
Ložiskové bloky SBR-UU vs. SBR-LUU
SBR-UU je standardní-délka ložiskového bloku pro obecně podporované kolejové systémy. SBR-LUU je verze s prodlouženou-délkou, která je vybrána, když pohyblivá platforma potřebuje delší blokovou podporu, lepší stabilitu nebo lepší rozložení zatížení.
| Typ | Struktura | Nejlepší pro |
|---|---|---|
| SBR-UU | Hliníkový ložiskový blok standardní-délky s dvojitým těsněním UU | Obecné kolejové systémy SBR, náhradní bloky, kompaktní instalace, lehká{0}}až{1}}střední automatizace |
| SBR-LUU | Hliníkový ložiskový blok s prodlouženou-délkou a delším tělem pouzdra | Delší zdvih, větší pohyblivá deska, vyšší stabilita a lepší podpora nákladu |
Tabulka dimenzí SBR-UU a SBR-LUU
Zobrazuje strukturu bloku SBR-UU a SBR{1}}LUU, rozložení montážních otvorů, označení posuvného pouzdra, nosnost a referenční hmotnost.
Tabulka rozměrů SBR-UU a SBR-LUU s kuličkovými posuvnými jednotkami s lineárním pohybem pro podporované systémy kruhových kolejnic.
| Typ jednotky | h | E | W | L | F | h1 | θ | B | C | S | L1 | T | Označení | Dynamické C(N) | Statické Co(N) | Hmotnost (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SBR10UU | 15 | 18 | 36 | 32 | 24 | 6 | 80 stupňů | 25 | 20 | M5 | 10 | 7 | LM10UU-OP | 372 | 549 | 65 |
| SBR12UU | 17 | 20 | 40 | 39 | 27.6 | 8.5 | 80 stupňů | 28 | 26 | M5 | 10 | 8 | LM12UU-OP | 510 | 784 | 100 |
| SBR13UU | 17 | 20 | 40 | 39 | 27.6 | 8.5 | 80 stupňů | 28 | 26 | M5 | 10 | 8 | LM13UU-OP | 510 | 784 | 100 |
| SBR16UU | 20 | 22.5 | 45 | 45 | 33 | 10 | 80 stupňů | 32 | 30 | M5 | 12 | 9 | LM16UU-OP | 774 | 1180 | 150 |
| SBR20UU | 23 | 24 | 48 | 50 | 39 | 10 | 60 stupňů | 35 | 35 | M6 | 12 | 11 | LM20UU-OP | 882 | 1370 | 200 |
| SBR25UU | 27 | 30 | 60 | 65 | 47 | 11.5 | 50 stupňů | 40 | 40 | M6 | 12 | 14 | LM25UU-OP | 980 | 1570 | 450 |
| SBR30UU | 33 | 35 | 70 | 70 | 56 | 14 | 50 stupňů | 50 | 50 | M8 | 18 | 15 | LM30UU-OP | 1570 | 2740 | 630 |
| SBR35UU | 37 | 40 | 80 | 80 | 63 | 16 | 50 stupňů | 55 | 55 | M8 | 18 | 18 | LM35UU-OP | 1670 | 3140 | 925 |
| SBR40UU | 42 | 45 | 90 | 90 | 72 | 19 | 50 stupňů | 65 | 65 | M10 | 20 | 20 | LM40UU-OP | 2160 | 4020 | 1330 |
| SBR50UU | 53 | 60 | 120 | 110 | 92 | 23 | 50 stupňů | 94 | 80 | M10 | 20 | 25 | LM50UU-OP | 3820 | 7940 | 3000 |
| SBR16LUU | 20 | 22.5 | 45 | 85 | 33 | 10 | 80 stupňů | 32 | 60 | M5 | 12 | 9 | LM16LUU-OP | 1548 | 2360 | 300 |
| SBR20LUU | 23 | 24 | 48 | 96 | 39 | 10 | 60 stupňů | 35 | 70 | M6 | 12 | 11 | LM20LUU-OP | 1764 | 2740 | 400 |
| SBR25LUU | 27 | 30 | 60 | 130 | 47 | 11.5 | 50 stupňů | 40 | 100 | M6 | 12 | 14 | LM25LUU-OP | 1960 | 3140 | 900 |
| SBR30LUU | 33 | 35 | 70 | 140 | 56 | 14 | 50 stupňů | 50 | 110 | M8 | 18 | 15 | LM30LUU-OP | 3140 | 5480 | 1260 |
| SBR40LUU | 42 | 45 | 90 | 175 | 72 | 19 | 50 stupňů | 65 | 140 | M10 | 20 | 20 | LM40LUU-OP | 4320 | 8040 | 2660 |
Dostupné modely SBR-UU a přizpůsobení kolejnic
Prvním krokem výběru je potvrzení průměru hřídele podporované kolejnice. Například SBR16UU je spárován s kolejnicí podporovanou SBR16 a SBR20UU je spárován s kolejnicí podporovanou SBR20.
| Model | Odpovídající průměr hřídele kolejnice | Běžné použití |
|---|---|---|
| SBR12UU | 12 mm | Malá automatizace, kompaktní zařízení |
| SBR16UU | 16 mm | CNC routery, 3D stroje, lehký-pohyb |
| SBR20UU | 20 mm | Obecná automatizace, dřevoobráběcí stroje |
| SBR25UU | 25 mm | Středně{0}}zatížené platformy strojů |
| SBR30UU | 30 mm | Těžší lineární pohybové systémy |
| SBR35UU | 35 mm | Průmyslová zařízení |
| SBR40UU | 40 mm | Velké stroje a-systémy s dlouhým pojezdem |
Klíčové vlastnosti produktu
Otevřete-Strukturu typů
Navrženo pro provoz na kulatých kolejnicích podepřených SBR, kde podepřený hřídel vyžaduje otevřenou konstrukci ložiskového bloku.
UU dvojitý-uzavřený design
Dvojitá-utěsněná ložisková struktura pomáhá snižovat vnikání prachu a nečistot během běžného provozu.
Snadná montáž
Hliníkový kryt je dodáván s montážními otvory pro připojení k deskám stroje, držákům nebo pohyblivým plošinám.
Pouze blok nebo sada kolejnic
Kupující si mohou objednat bloky SBR-UU samostatně nebo společně s odpovídajícími lineárními kolejnicemi s podporou SBR.
Jak vybrat správný blok SBR-UU
Při výběru bloku lineárního ložiska SBR-UU nekontrolujte pouze vzhled. Blok musí odpovídat průměru hřídele kolejnice, výšce bloku, rozteči montážních otvorů a prostoru pro instalaci stroje.
| Výběrová položka | Co potvrdit |
|---|---|
| Průměr hřídele kolejnice | Potvrďte velikost kolejnice 10 mm, 12 mm, 16 mm, 20 mm, 25 mm, 30 mm, 35 mm, 40 mm nebo 50 mm. |
| Standardní nebo rozšířený typ | Vyberte SBR-UU pro standardní použití nebo SBR-LUU pro delší bydlení a lepší podporu. |
| Vzdálenost montážního otvoru | Před výměnou starého bloku nebo navržením nové platformy zkontrolujte rozteč montážních otvorů. |
| Počet bloků | Potvrďte, zda každá kolejnice používá jeden blok, dva bloky nebo více bloků. |
| Stav kolejnice | Při výměně starých bloků zkontrolujte, zda není povrch podepřeného hřídele opotřebovaný, zrezivělý nebo poškrábaný. |
Typické aplikace
Ložiskové bloky SBR-UU jsou vhodné pro podporované systémy kruhových kolejnic, kde uživatelé potřebují praktickou rovnováhu mezi pohodlím instalace, plynulým pohybem a nákladově-efektivním lineárním pohybem.
CNC router a gravírovací stroj
Používá se pro pohyb stolu, portálový pohyb a lehké{0}}až{1}}střední lineární vodicí struktury.
Dřevoobráběcí stroj
Běžně se používá v dřevoobráběcích zařízeních, která potřebují podporované vedení kolejnice na delší rozpětí.
3D tiskárna a platforma pro kutily
Vhodné pro DIY lineární pohybové struktury, malé platformy a projekty lehké automatizace.
Automatizační snímek
Používá se v lehkých{0}}systémech podávání, tlačení, navádění a polohování.
Balicí stroj
Používá se v mechanismech opakovaného pohybu, kde je vyžadováno jednoduché a stabilní vedení kolejnice.
Údržba Výměna
Používá se k výměně opotřebovaných bloků SBR-UU ve stávajících kolejových systémech podporovaných SBR.
Potřebujete pomoc s výběrem bloků SBR-UU?
Pošlete nám své číslo modelu, velikost kolejnice, množství, délku kolejnice nebo fotografii starého bloku. DLY může pomoci potvrdit vhodný blok SBR-UU nebo odpovídající sadu SBR-a{3}}bloků.
WhatsApp:+86 166 0578 8856| E-mail:dlyexport2@dlybearing.com
FAQ
Q1: K čemu se SBR-UU používá?
SBR-UU se používá jako blok kluzného ložiska na lineárních kolejnicích s podporou SBR. Pomáhá hladce klouzat stoly strojů, vozíky a pohyblivé desky po podepřených kulatých hřídelích.
Otázka 2: Mohu si koupit pouze blok SBR-UU bez kolejnice?
Ano. DLY může dodat bloky SBR-UU samostatně pro výměnu, údržbu nebo objednávky na sklad. Před objednáním prosím potvrďte odpovídající průměr hřídele kolejnice.
Otázka 3: Jaký je rozdíl mezi SBR-UU a SBR-LUU?
SBR-UU je blok standardní-délky. SBR-LUU je blok s prodlouženou-délkou, který je vybrán, když aplikace potřebuje delší podporu, lepší stabilitu nebo vyšší rozložení zátěže.
Otázka 4: Jak mohu vybrat správný model SBR-UU?
Vyberte model podle průměru hřídele nosné kolejnice. Například SBR16UU se používá s kolejnicí SBR16 a SBR20UU se používá s kolejnicí SBR20.
Otázka 5: Může DLY dodat kolejnice SBR a bloky SBR-UU dohromady?
Ano. DLY může poskytnout přizpůsobené lineární kolejnice s podporou SBR a ložiskové bloky SBR-UU jako kompletní sady lineárního pohybu s vlastní délkou kolejnice.
Q6: Mohu poslat výkres nebo fotografii pro potvrzení náhradního modelu?
Ano. Můžete poslat fotografii starého bloku, číslo modelu, průměr kolejnice nebo výkres a DLY může pomoci potvrdit vhodný náhradní model.
