Parametry produktu

Tabulka specifikace párů kuličkových šroubů

Tabulka specifikací pro sadu kuličkových šroubů

product-670-211

I: Lead Da: Ball Dia.N: Počet závitů housenky K: Tuhost tuhého obvodu (Kgf/ μm)

Základní dynamické statické jmenovité zatížení (kgf)

Model Typ	Referenční údaje Rozměry kuličkového šroubu A matice
Model Typ	d	1	Da	D	A	B	L	W	X	H	Q	N	Ca	Coa	K
SFU1204-3	12	4	2.381	24/22	40	10	35	32	4.5	30	M6	4	593	1129	12.5
SFU1604-4		4	2.381	28	48	10	40	38	5.5	40	M6	4	629	1270	35
SFU1605-3		5	3.175	28	48	10	43	38	5.5	40	M6	3	765	1240	17
SFU1605-4	16	5	3.175	28	48	10	50	38	5.5	40	M6	4	780	1790	20
SFU1610-3/2		10	3.175	28	48	10	47	38	5.5	40	M6	3	721	1249	15
SFU2005-3		5	3.175	36	58	10	43	47	6.5	44	M6	3	860	1710	22
SFU2005-4	20	5	3.175	36	58	10	51	47	6.6	44	M6	4	1130	2380	25
SFU2010-3/2		10	3.175	36	58	10	47	47	6.6	44	M6	3	830	1680	20
SFU2505-3		5	3.175	40	63	10	43	51	6.6	48	M6	3	980	2300	32
SFU2505-4	25	5	3.175	40	63	10	51	51	6.6	48	M6	4	1280	3110	35
SFU2510-4		10	4.762	40	63	12	85	51	6.6	48	M6	4	1944	3877	33
SFU2510-4/2		10	3.175	40	63	10	54	51	6.6	48	M6	4	1150	2950	30
SFU3205-4		5	3.175	50	81	12	52	65	9	62	M6	4	1450	4150	40
SFU3206-4	32	6	3.175	50	81	12	57	65	9	62	M6	4	1720	4298	43
SFU3210-4		10	6.350	50	81	14	90	65	9	62	M6	4	3390	7170	45
SFU4005-4	40	5	3.175	63	93	14	55	78	9	70	M8	4	1610	5330	49
SFU4010-4		10	6.350	63	93	14	93	78	9	70	M8	4	3910	9520	55
SFU5005-4		5	3.175	75	110	15	55	93	11	85	M8	4	1730	6763	60

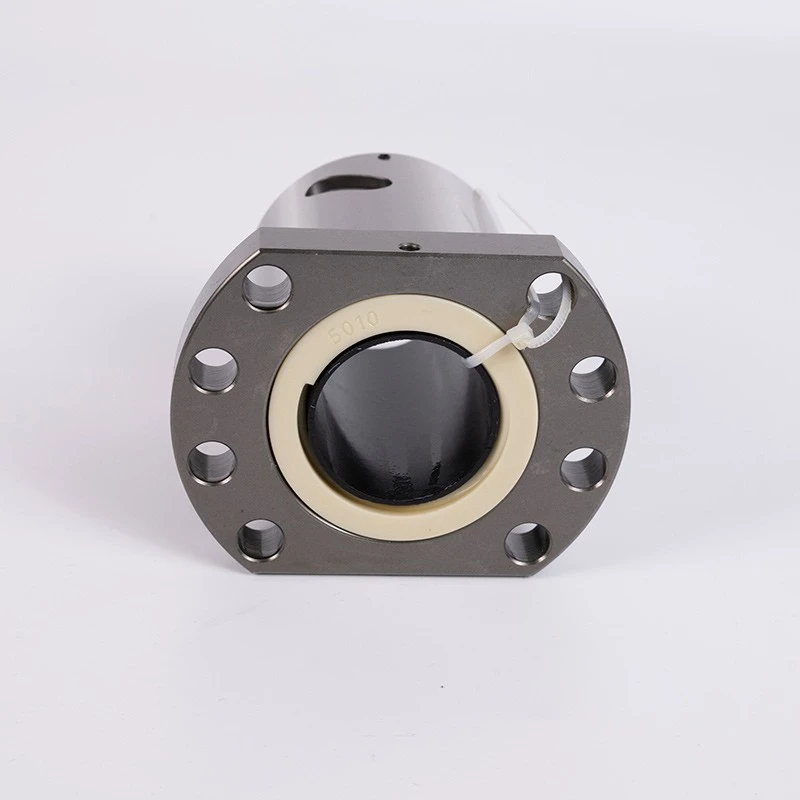

SFU5010-4	50	10	6.350	75	110	16	93	93	11	85	M8	4	4450	12500	65
SFU5020-4		20	6.350	75	110	16	138	93	11	85	M8	4	4644	14327	59.5
SFU6310-4	63	10	6.350	90	125	18	98	108	11	95	M8	4	5070	16600	80
SFU6320-4		20	9.525	95	135	20	149	115	13.5	100	M8	4	7573	23860	84.1
SFU8010-4		10	6.350	105	145	20	98	125	13.5	110	M8	4	5620	21300	90
SFU8010-6	80	10	6.350	105	145	22	118	125	13.5	110	M8	6	7810	31800	106
SFU8020-4		20	9.525	125	165	25	154	145	13.5	130	M8	4	8485	30895	108
SFU10020-4	100	20	9.525	150	202	30	180	170	17.5	155	M8	4	9420	39183	134

Vlastnosti a aplikace produktu

Výhoda

Vysoká přesnost

Matice řady SFU mají vysokou úroveň přesnosti, která může vyhovět potřebám zařízení s vysokými požadavky na přesnost.

Vysoká spolehlivost

Díky konstrukčnímu řešení a výběru materiálu má vysokou spolehlivost a životnost.

Diverzifikované volby

Poskytněte maticím různé specifikace a parametry, aby vyhovovaly potřebám různých zařízení a aplikačních scénářů.

Podrobnosti o produktu

Specifikace parametrů

Vnější průměr

Vnější průměr matic řady SFU má různé specifikace, například vnější průměr SFU1204 je 12 mm a vnější průměr SFU1605 je 16 mm.

vést

Společné vedení 4 mm, 5 mm, 6 mm, 8 mm, 10 mm, 20 mm a tak dále.

Úroveň přesnosti

Úroveň přesnosti se pohybuje od C7 do C3. Čím menší číslo, tím vyšší přesnost.

Materiál

obvykle vysoce-kvalitní legovaná ocel, jako je chrom-molybdenová legovaná ocel atd., po speciálním tepelném zpracování, aby byla zajištěna odolnost proti opotřebení a odolnost proti únavě

Příprava a počáteční zpracování surovin

1. Výběr materiálu

① Materiál: 20CrMo se používá hlavně k zajištění odolnosti proti opotřebení a odolnosti proti únavě.

② specifikace drátu: rozsah průměru je obvykle 5,5 ~ 40 mm, v souladu s domácími a mezinárodními normami, aby se vyrovnala houževnatost a pevnost.

Kontrola kvality: povrch drátu musí být bez trhlin a vměstků.

Jemné soustružení: děrování, řezání závitů, srážení hran, zpracování vnitřních a vnějších kruhů, zpracování celkového vzhledu

① Vzhled: žádný náraz, žádný nedostatek materiálu, žádné otřepy, zaoblení zkosení

② Velikost: rozměr tloušťky příruby B ± 0,05

Rozměr průměru malé kružnice D ± 0,05

Celková délka L ± 0,05

Průměr vnitřního otvoru d ± 0,05

Průměr kroku vnitřní díry df(+0.1/0)

Hloubka stupně vrtání Lf ± 0,05

Přidejte tloušťku stěny koule H ± 0,05

Průměr ocelové koule B

Rozměr zkosení c

③ Rozměr tvaru a polohy: kolmost mezi čelní plochou příruby a základnou A Menší nebo rovna 0,07

Rovnoběžnost Menší nebo rovna 0,1

Cylindricity Menší nebo rovna 0,02

Souosost vnějšího kruhu na malé koncové ploše, vnitřního otvoru a kroku vnitřního otvoru se vztažným bodem A Menší nebo rovna 0,07

Drsnost Ra3,2

Drsnost čelní plochy Menší nebo rovna 1,6

④ Testovací formulář pro jemné auto

Celková délka L ± 0,05, tloušťka příruby B ± 0,05, průměr vnějšího kruhu malého konce ± 0,05, průměr kroku vnitřního otvoru malého kulatého konce 0~0,1, průměr vnitřního otvoru 0~0,1, hloubka kroku vnitřního otvoru malého kulatého konce ± 0,05, průměr drážky pro prachový kroužek 0~0,1, tloušťka otvoru pro prachový kroužek 1 ± šířka drátu otvoru pro prachový kroužek 0~ 0~ 0,05, průměr vnějšího kruhu příruby ± 0,05, průměr kroku vnitřního otvoru povrchu příruby je 0 ~ 0,1, hloubka kroku vnitřního otvoru povrchu příruby je 0,05, vzdálenost od polohovacího otvoru ke koncové ploše je 0,03, velikost polohovacího otvoru, délka otvoru pro návrat, šířka otvoru pro návrat, návratová díra 1±0,05,K2,K3,K4, poloha horního otvoru pro drát je 0,05, vzdálenost od ořezu k vnitřnímu otvoru je menší než 0,2 mm, montážní otvor je 0,05, vzdálenost okraje montážního otvoru menší nebo rovna 0,1 mm, velikost zkosení H (0,5 ~ 0,6 mm)

Kontaktujte nyní

Přesné obrábění závitů

1. Proces klepání

① Vybavení: Vysokorychlostní-závitník CNC (rychlost 200~300 ot./min.), závitník se spirálovou drážkou pro otvor pro šroub, závitník s rovnou drážkou pro průchozí otvor.

② Standardní závit:

Třída přesnosti: Třída C5 (chyba předstihu ± 0,005 mm/300 mm), Třída C7 (± 0,018 mm/300 mm);

Kontrola: hlavní měrka (T) je zcela zašroubovaná, dorazová měrka (Z) je zašroubována Méně než nebo rovna 2 přezkám a tolerance průměru rozteče menší nebo rovna 0,02 mm (měřeno metodou tří-kolíků).

2. Závitování malých otvorů

Závitování otvoru trysky a otvoru pro zvedání, polohování-vrtání-srážení hran-závitování

Použijte závitník M6 k vyvrtání otvoru φ5,2 do hloubky 5 (náhodná kontrola 10 %)

Pracovní kroky:

① Vnitřní průměr převlečné matice, čelní plocha a plocha H jsou podepřeny a umístěny.

② Vyvrtejte průchozí otvor

③ Poklepáním na díru na hloubku

Předměty kontroly vrtu:

① Vzhled: žádný náraz, nedostatek materiálu, záblesky a otřepy

② velikost: zámek pozice otvoru pro prachový kroužek velikost A, závit M3 bez posuvného zubu

Velikost válcového zahloubení:

Velikost otvoru trysky Q hloubka L(+0.3-0)

Velikost otvoru trysky φ J

Závit typu B, závit bez kluzných zubů

4. Odstraňování otřepů a čištění

① Ultrazvukové čištění: 60° alkalický odmašťovací roztok, frekvence 40 kHz, aby se zajistilo, že ve slepém otvoru nebudou žádné zbytky kovu.

Model	A	B	C	Q	L	J
SFU1204-3	2.5	M3	3.4	M6	5	5.2
SFU1605-3	2.5	M3	3.4	M6	5	5.2
SFU1605-4	2.5	M3	3.4	M6	5	5.2
SFU2005-3	2.5	M3	3.4	M6	5	5.2
SFU2005-4	2.5	M3	3.4	M6	5	5.2
SFU2505-3	2.5	M3	3.4	M6	5	5.2
SFU2505-4	2.5	M3	3.4	M6	5	5.2
SFU1610-2/2	5	M3	3.4	M6	5	5.2
SFU1610-3/2	5	M3	3.4	M6	5	5.2
SFU2010-2/2	5	M3	3.4	M6	5	5.2
SFU2010-3/2	5	M3	3.4	M6	5	5.2
SFU2510-4/2	5	M3	3.4	M6	5	5.2
SFU2510-4	5	M3	3.4	M6	5	5.2
SFU3205-4	2.5	M3	3.4	M6	5	5.2
SFU3210-4	5	M3	3.4	M6	5	5.2
SFU4005-4	2.5	M3	3.4	M8	6	6.8
SFU4010-4	5	M4	4.5	M8	6	6.8
SFU5005-4	2.5	M3	3.4	M8	6	6.8
SFU5010-4	5	M4	4.5	M8	6	6.8
SFU6310-4	5	M4	4.5	M8	6	6.8
SFU8010-4	5	M4	4.5	M8	6	6.8
SFU8010-6	5	M4	4.5	M8	6	6.8
SFU6320-4	5	M4	4.5	M8	6	6.8

Evidence produktu

1. Kontrola suroviny před výrobou.

2. Kontrola jedna po druhé před montáží

3. Kontrola jednoho po druhém během výroby

4. Před dodáním proveďte namátkovou kontrolu.

Preventivní údržba

1. Řízení mazání:

Replenish grease every 100km (synthetic hydrocarbon oil-based grease for high-speed working condition, temperature resistance>150 stupňů);

Je přísně zakázáno míchat různé značky tuků (reakce na bázi mýdla -způsobuje spékání).

2. Opakovaná kontrola přesnosti:

Heavy-duty equipment shall detect the reverse clearance every 500 hours, and the offset>0,01 mm musí být znovu předtlačeno-.

Hodnota ladění: jemná instalace a ladění může zlepšit životnost matic Waist SFU Nuts o více než 40 % (od 6 000 km do 10 000 km) a snížit vibrační energii převodového systému o 30 % ~ 50 %. Klíčovým bodem je přesné ovládání před-tlaku a nulové přesahy zpětného-kanálu míče.

Promyšlený servis, spolehlivá-záruka prodeje

1. Kontrola kvality produktu a dodací lhůta je přísně kontrolována;

2. Přímá výrobní továrna nabízející konkurenceschopnou cenu;

3. Všechny dotazy budou zodpovězeny do 12 hodin;

4. OEM & ODM služby jsou k dispozici;

5. Poskytování prvotřídních-poprodejních{2}}služeb zákazníkům.

FAQ

Otázka: Jak dlouhá je dodací lhůta?

Odpověď: Pokud má zboží bohaté zásoby, obvykle 3 dny. Pokud pro velkou objednávku a nemáte dostatek zásob, potřebuje asi 3-15 dní.

Otázka: Pokud ve vašem rozměrovém listu nenajdu stejné velikosti Waist SFU Nuts, můžete pro nás udělat přizpůsobené rozměry?

Odpověď: Ano, zašlete prosím podrobné výkresy a množství pro potvrzení s naším prodejem pro přizpůsobenou objednávku.

Otázka: Jaké platební podmínky můžete poskytnout?

Odpověď: Můžeme poskytnout platební podmínky T/T, Western Union nebo zaplatit přepravním agentem. Pokud máte nějaké požadavky, kontaktujte prosím náš prodej pro diskusi.

Otázka: Je možné získat váš katalog nebo výkresy?

Odpověď: Ano, můžete si stáhnout náš katalog na domovské stránce nebo kontaktovat náš prodej a získat katalog nebo výkresy, pokud potřebujete.
